請負例

ここでは、ものづくり請負工房で製作した作品をご紹介します。

画像を左クリックすると大きいサイズの画像が開きます。
さらにその画像の左上にあるボタンを左クリックしてから、マウスのホイールボタンを回転させると拡大縮小できます。（要 JavaScript、CSS 有効）

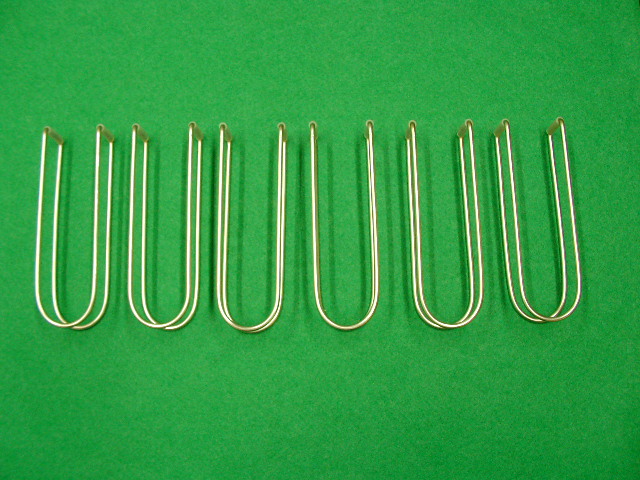

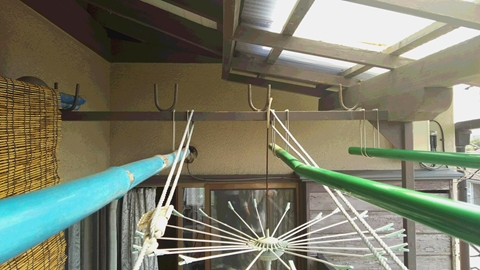

作品名　『吊下げ式竿受け』

物干し竿の高さを下げる為に、吊下げ式竿受けをご注文頂きました。

作品のポイント

お客様考案の形状で、既存の竿受けに嵌めて使用します。
直径4mmのステンレス製針金を曲げ加工して、溶接しました。コの字部分の内側に曲げRができるので、既存の竿受けと干渉しないように工夫しました。

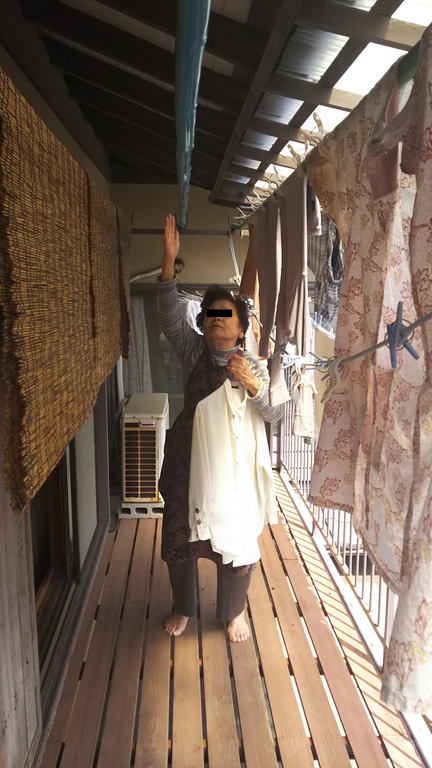

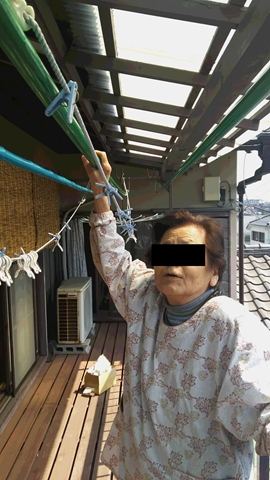

竿に手が届くようになり、嵌合も想定通りとお便りを頂きました。

作品名
『ハムスターの地下型巣箱（木材穴あけ加工）』

木材の穴あけ加工をご注文頂きました。

作品のポイント

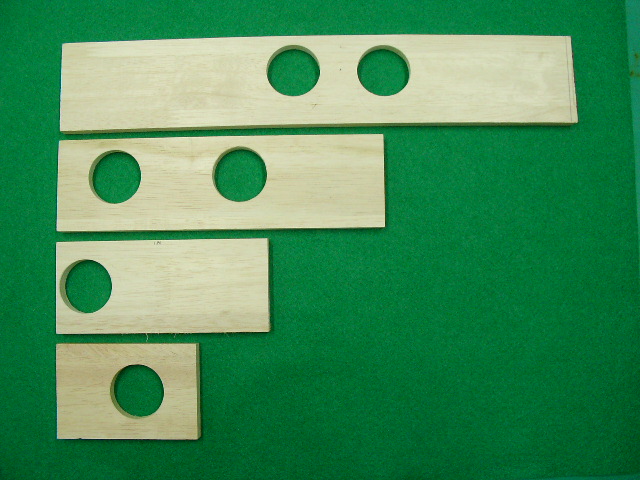

お客様支給の木材の板に、直径45mmの穴あけをしました。
この板を使って、お客様がハムスターの地下型の巣箱を製作されるそうです。
『ハムスター　地下型巣箱』でネット検索すると、迷路のような地下型巣箱の中で、とてもかわいいハムスターたちが顔を覗かせています。
※注意
地下型の巣箱は、特許として保護されています。個人が個人的または家庭内で利用することを除き、商品として販売するには許諾が必要です。

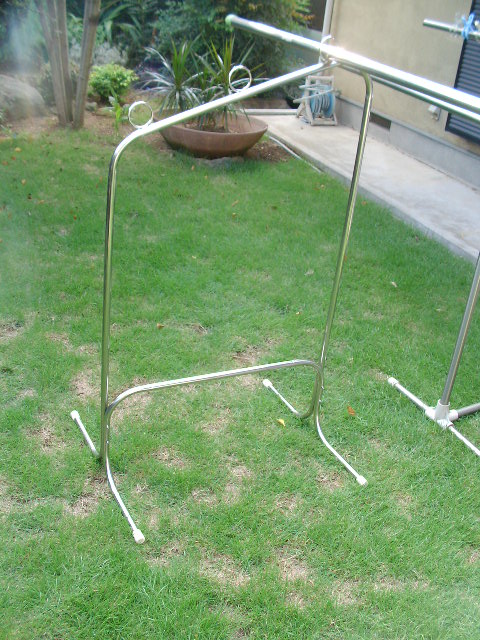

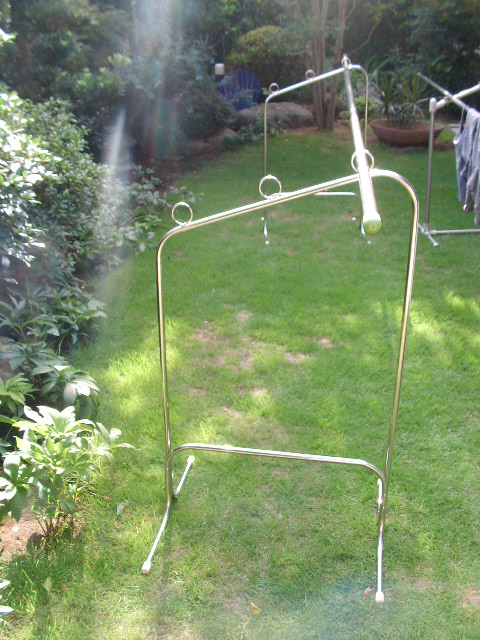

作品名　『ステンレス物干し台』

ステンレスパイプ製の物干し台をご注文頂きました。
お客様のご希望が、
1.以前使用していた物干し台と同じような大きさ
2.永く使用できる丈夫な物
3.移動が楽なように軽い物
ということでした。

作品のポイント

ステンレスパイプをパイプベンダーで曲げた曲げパイプ構造で、ジョイント継手を使わずに強固な組み立てができるようにしました。以前使用していた物干し台は、ジョイント継手が樹脂製で、紫外線の影響や構造的な補強不足で、ジョイント継手が割れていました。
また、曲げパイプ構造にすることで強度に余裕ができ、パイプ直径をΦ19mmと以前のΦ29mmから大幅に細くでき、軽量化もできました。強度については、3D-CADの構造解析機能により確認済みです。
※3D-CADとは、コンピューターを使った設計支援システムです。
物干し竿を掛ける部分は、ステンレスの丸いリングを選定し、溶接で取り付けました。丸いリングにすることで、身体への突き刺しを防止します。
